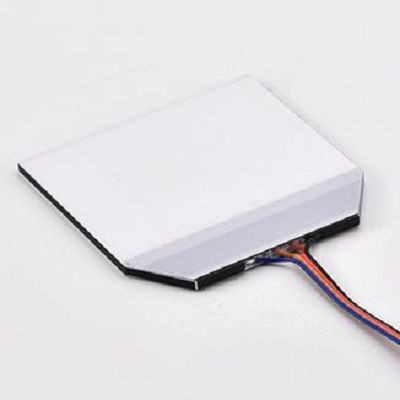

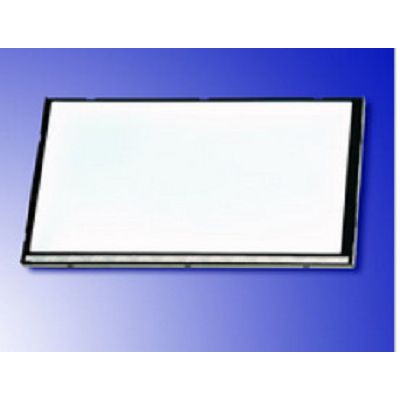

Hvítt LED baklýsing fyrir búnað

Hvítt LED baklýsing fyrir búnaðarkerfi samanstendur venjulega af nokkrum lykilhlutum, hver og einn úr sérstökum efnum sem eru hönnuð fyrir hlutverk þeirra við að lýsa upp LCD (Liquid Crystal Display) skjá. Aðalefnin sem notuð eru í hvítri LED baklýsingu fyrir búnað eru ma.

Ljósdíóða (LED):Þetta eru kjarnaþættirnir sem mynda ljós. LED eru gerðar úr hálfleiðurum eins og gallíumarseníði (GaAs), gallíumfosfíði (GaP), indíum gallíumnítríði (InGaN) eða álgallíum indíum fosfíði (AlGaInP). Mismunandi hálfleiðaraefni gefa frá sér ljós á mismunandi bylgjulengdum, sem samsvarar mismunandi litum.

Undirlag:LED flögurnar eru festar á undirlag, oft úr keramik eða málmi, sem veitir burðarvirki og hjálpar til við að dreifa hita sem myndast af LED.

Fosfórhúð:Fyrir hvíta LED eru bláir eða útfjólubláir LED venjulega húðaðir með gulu fosfórefni, svo sem yttríum ál granat (YAG), til að breyta hluta af ljósinu sem gefur frá sér í gult ljós, sem skapar hvítt ljós þegar það er blandað saman við upprunalega bláa ljósið.

Endurskinsbollar:Þau eru gerð úr endurskinsefni eins og silfri eða áli og eru notuð til að einbeita sér og beina ljósinu sem ljósdíóðan gefur frá sér út á við í átt að LCD skjánum.

Ljósleiðarplata (LGP):LGP er venjulega búið til úr akrýl eða pólýetýlen terephthalate (PET), og er hannað til að beina ljósi frá LED í átt að brúnum skjásins þar sem það endurkastast af endurskinsmerki og beint aftur yfir skjáinn.

Rammi og rammi:Þessir hlutar eru búnir til úr plasti eða málmi og halda allri baklýsingu einingunni á sínum stað og veita verndandi hindrun umhverfis brún skjásins.

Hvíta LED baklýsingin fyrir búnað er ljósgjafinn sem gefur LCD spjaldið. Það samanstendur aðallega af ljósgjafa, ljósleiðaraplötu, sjónfilmu, plastramma osfrv. Hvíta LED baklýsingin fyrir búnað ætti að hafa einkenni mikillar birtustigs, langt líf og einsleitrar lýsingar. Sem stendur eru þrjár helstu gerðir af hvítri LED baklýsingu fyrir búnað: EL, CCFL og LED. Þeim er skipt í kantlýstar og beinlýstar gerðir eftir dreifingarstöðu ljósgjafans. Þar sem LCD einingar halda áfram að þróast í átt að bjartari, léttari og þynnri tækjum, hefur kantlýst LEDWhite LED baklýsing fyrir búnað fyrir farsíma orðið meginstraumur farsímaWhite LED baklýsingu fyrir þróun búnaðar.
Þar sem beinar einingar eru þykkari og samræmast ekki þeirri þróun að vera léttar, þunnar og stuttar, þá eru þær að mestu leyti hliðarlýstar. Hlutverk ljósleiðaraplötunnar er að leiðbeina dreifingarstefnu ljóssins til að bæta birtustig spjaldsins og tryggja einsleitni birtustigs spjaldsins. , gæði ljósleiðarplötunnar hafa mikil áhrif á White LED Backlight for Equipment plate, sem er ein af lykiltækni brún-lýstuWhite LED Backlight for Equipment disk. Ljósleiðarplatan notar sprautumótunaraðferðina til að þrýsta akrýl inn í plötu með sléttu yfirborði og notar síðan mjög endurspeglandi og ekki ljósgleypandi efni til að prenta dreifingarpunkta á botnflöt ljósleiðarplötunnar með skjáprentun. Ljósgjafinn er staðsettur á hlið ljósleiðarplötunnar.
Á hliðinni er ljósið sent til hinnar endans með endurkasti. Þegar ljósið lendir á dreifingarpunktinum mun endurkasta ljósið dreifast í öll horn og gefa frá sér frá framhlið ljósleiðarplötunnar með mismunandi þéttleika og mismunandi stærðum dreifingarpunkta. Það getur látið ljósleiðarplötuna skína jafnt. Tilgangur endurskinsplötunnar er að endurspegla ljósið sem er útsett á botninum aftur í ljósleiðarplötuna til að bæta skilvirkni ljósnotkunar. Hægt er að skipta ljósleiðaraplötum í prentaðar og óprentaðar gerðir í samræmi við mismunandi vinnsluflæði.
Prentaða gerðin notar efni með mikla endurspeglun og ekki ljósgleypni á akrýlplötu, og kringlótt eða ferningur lögun er prentuð á botn ljósleiðarplötunnar með skjáprentun. dreifingarpunktur. Gerðin sem ekki er prentuð notar nákvæmnismót til að sprauta litlu magni af kornuðum efnum með mismunandi brotstuðul í akrýlefnið meðan á sprautumótun ljósleiðarplötunnar stendur til að mynda beint þétt pakkaðar örsmáar högg sem virka eins og punktar. Sem stendur nota flestir innlendir framleiðendur enn prentaðar ljósleiðarplötur sem ljósleiðarahluta.
Prentaðar ljósleiðarplötur hafa kosti lágs þróunarkostnaðar og hraðrar framleiðslu, en óprentaðar ljósleiðarplötur eru tæknilega erfiðari en hafa framúrskarandi frammistöðu í birtustigi. Myglaþróun Tæknin er flöskuhálsinn. Að auki, í samræmi við lögunina, er hægt að skipta því í flatar spjöld og fleyglaga borð. Flatir spjöld eru aðallega notuð í skjái og fleyglaga plötur eru aðallega notaðar í fartölvum. Hvað varðar megintilgang dreifingarplötunnar er það að bæta birtustig framhliðar vörunnar. Það getur gert ljósdreifinguna jafnari þannig að skuggi endurkastspunktsins sést ekki að framan. Þar að auki, þar sem stefnuljós ljóssins eftir að það er sent frá dreifiplötunni er mjög lélegt, verður að nota prisma lak (sjónfilmu) til að leiðrétta stefnu ljóssins til að ná fram áhrifum þéttingar ljóss og bæta birtustig framan.
